IRIS POWER – Hệ Thống giám sát phóng điện cục bộ PDTracII

Danh mục: Kiểm tra siêu âm Thẻ: Hệ thống giám sát Thương hiệu: Iris Power

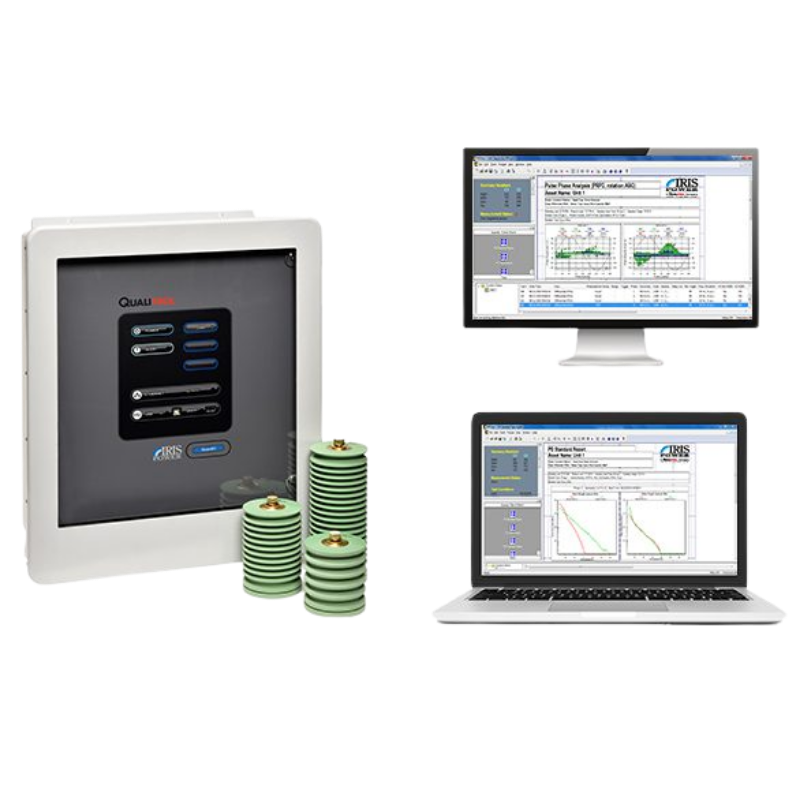

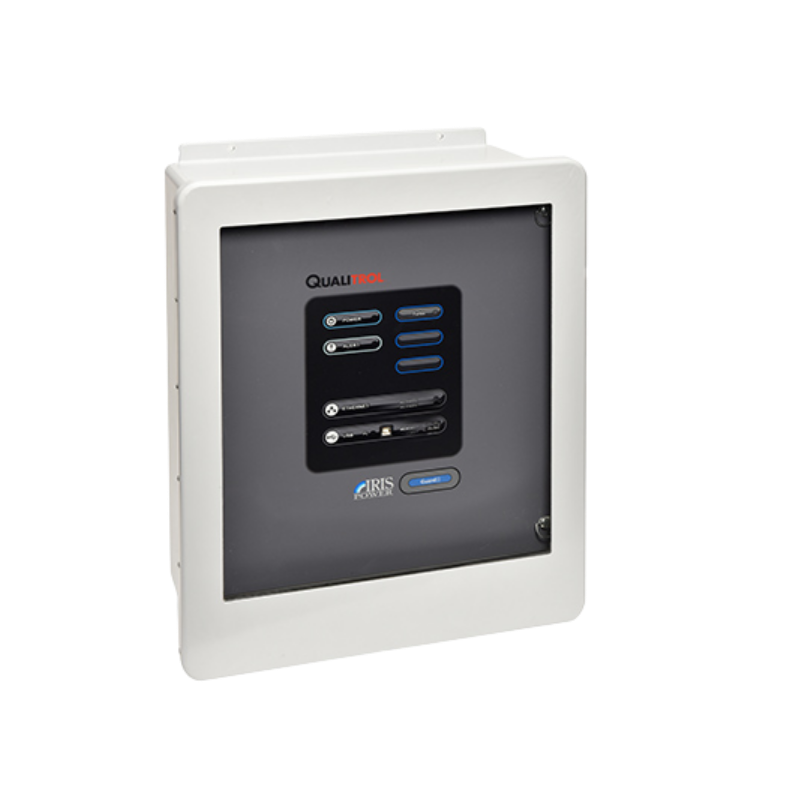

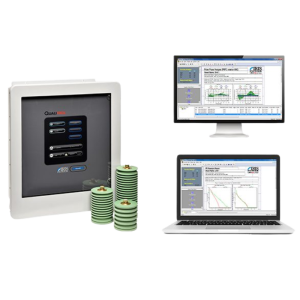

Iris Power sử dụng thiết bị PDTracII 4208 để thu thập dữ liệu xung điện áp thông qua một tụ Mica Epoxy (EMC) 80pF duy nhất trên mỗi pha. Dữ liệu này sau đó được phân tích bằng phần mềm chẩn đoán PDView, cung cấp các thông tin thiết yếu nhằm ngăn ngừa các sự cố hư hỏng nghiêm trọng, giúp kéo dài tuổi thọ thiết bị và giảm thiểu rủi ro dừng máy ngoài kế hoạch.

Mọi kết quả phân tích dữ liệu được xuất tự động từ PDView sẽ cung cấp các thông tin cần thiết để đánh giá mức độ nghiêm trọng và vị trí của các hiện tượng:

Mài mòn cách điện
Lỏng nêm chèn stator
Thoái hóa nhiệt lớp cách điện stator
Lỗi chế tạo thanh dẫn stator

Giá: Liên hệ

Mô tả
Thông số kỹ thuật

Các đặc tính kỹ thuật

Thu thập dữ liệu (Acquisition)

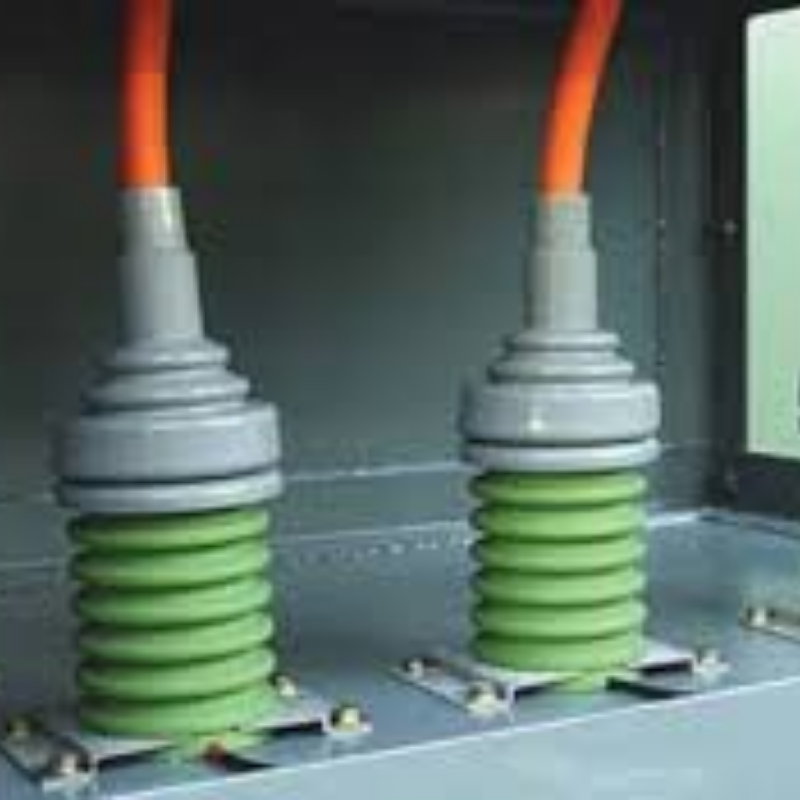

Sử dụng tối ưu với các Tụ mica Epoxy (EMC) 80pF của Iris Power được lắp đặt cố định.
Ngõ vào từ xa với 8 điểm tín hiệu tương tự (analog), tỉ lệ thuận với các thông số vận hành như: nhiệt độ thiết bị, điện áp, dòng điện hoặc công suất. Các thông số này được ghi lại nhằm phục vụ công tác theo dõi xu hướng (trending) và phân tích chuyên sâu.

Phân tích dữ liệu (Data Analysis)

PDTracII 4208 ứng dụng công nghệ phân tách nhiễu tự động vượt trội, dựa trên các bộ lọc và phân tích dạng xung để phân biệt chính xác giữa hiện tượng phóng điện cục bộ (PD) và nhiễu điện từ bên ngoài, giúp ngăn ngừa các báo động giả.
Khi có cảnh báo PD, người dùng có thể xem xét các đồ thị phân tích độ cao xung và đồ thị PD phân giải theo pha (PRPD) 24 cửa sổ, kết hợp với các phương pháp diễn giải cơ bản để xác nhận nguyên nhân cụ thể gây ra cảnh báo.

Hệ thống kết nối và Truyền dữ liệu (Communication)

PDTracII 4208 có thể vận hành như một hệ thống độc lập (stand-alone) với việc tải dữ liệu PD lưu trữ theo định kỳ, hoặc có thể kết nối mạng vào hệ thống điều khiển của nhà máy để thu thập và phân tích dữ liệu từ xa thông qua các giao thức USB, Ethernet hoặc Modbus.
Tiếp điểm cảnh báo (Alert output) sử dụng một rơ-le chuyên dụng có thể kích hoạt các thiết bị chỉ báo từ xa khi xuất hiện tình trạng báo động PD mức cao. Tín hiệu cảnh báo này cũng có thể được kết nối trực tiếp vào hệ thống giám sát chung của toàn nhà máy.

Các tùy chọn (Options)

*Thu thập dữ liệu (Data Acquisition)

Cảm biến đo độ ẩm và nhiệt độ môi trường tại chỗ.

Cấu hình tương thích để làm việc với các bộ ghép tụ điện tần số thấp hiện hữu (dải điện dung từ 1nF – 2nF).

Chứng chỉ (Certifications)

ATEX/IECEx:

Đạt cấp bảo vệ II 3G Ex nA nC IIC T4 Gc, tuân thủ các tiêu chuẩn Châu Âu và Quốc tế về thiết bị điện trong môi trường khí cháy nổ (EN 60079-0:2012/A11:2013, EN 60079-15:2010, IEC 60079-0:2011 Ed. 6, IEC 60079-15:2011 Ed. 4).

C-US:

Phân loại Class I, Division 2, Groups A, B, C, D T4.

Đạt chuẩn Ex nA nC IIC T4 Gc

Class I, Zone 2, AEx nA nC IIC T4 Gc based on
CAN/CSA C22.2 No. 61010-1-12
CSA Std. C22.2 No. 213-16
CAN/CSA-C22.2 No. 60079-0:15
CAN/CSA-C22.2 No. 60079-15:16
ANSI/UL 61010-1, 3rd Ed
ANSI/ISA-12.12.01-2015
ANSI/UL 60079-0:13
ANSI/UL 60079-15:13

INMETRO:

Đạt chuẩn Ex nA nC IIC T4 Gc

Tuân thủ các quy định:

ABNT NBR ISO IEC 60079-0:2013
ABNT NBR ISO IEC 60079-15:2012

Hệ thống kết nối và Truyền dữ liệu:

Ngõ ra từ xa: Bao gồm 6 ngõ ra tương tự (analog) tỉ lệ thuận với mức độ hoạt động của phóng điện cục bộ (thông số +Qm và –Qm). Tùy chọn này phù hợp cho những trường hợp người dùng muốn hệ thống DCS hoặc hệ thống điều khiển của nhà máy trực tiếp thu thập dữ liệu về tình trạng PD theo thời gian thực.
