QUALITROL – Hệ thống giám sát PD cho máy phát và động cơ PDTracII

Danh mục: Hệ thống điện, Máy biến áp Thẻ: Hệ thống giám sát Thương hiệu: Qualitrol

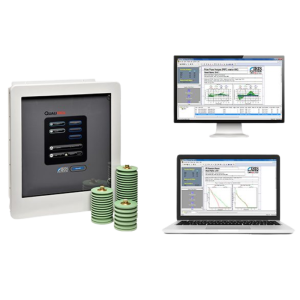

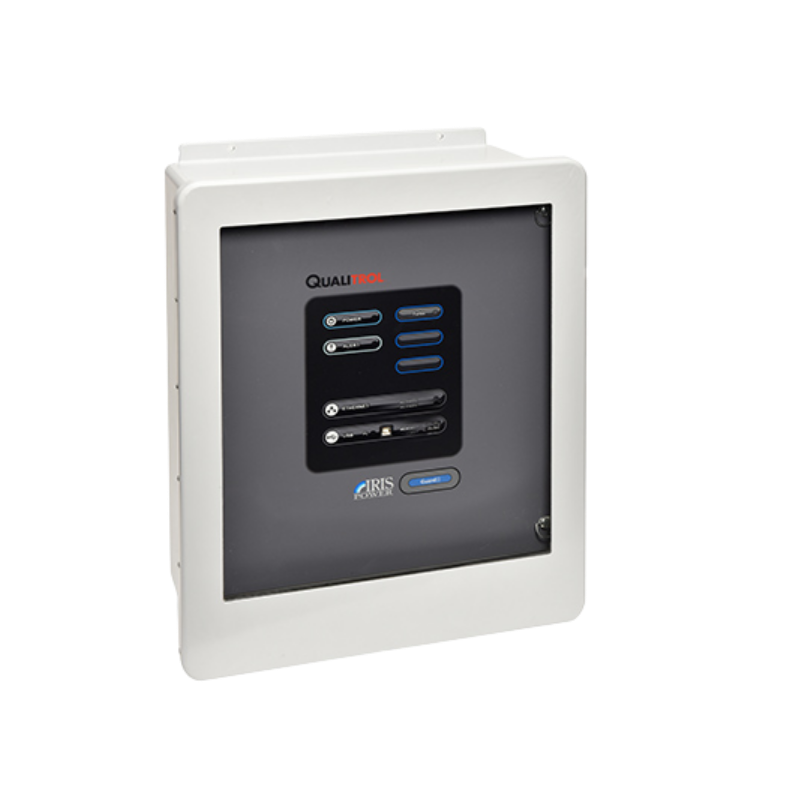

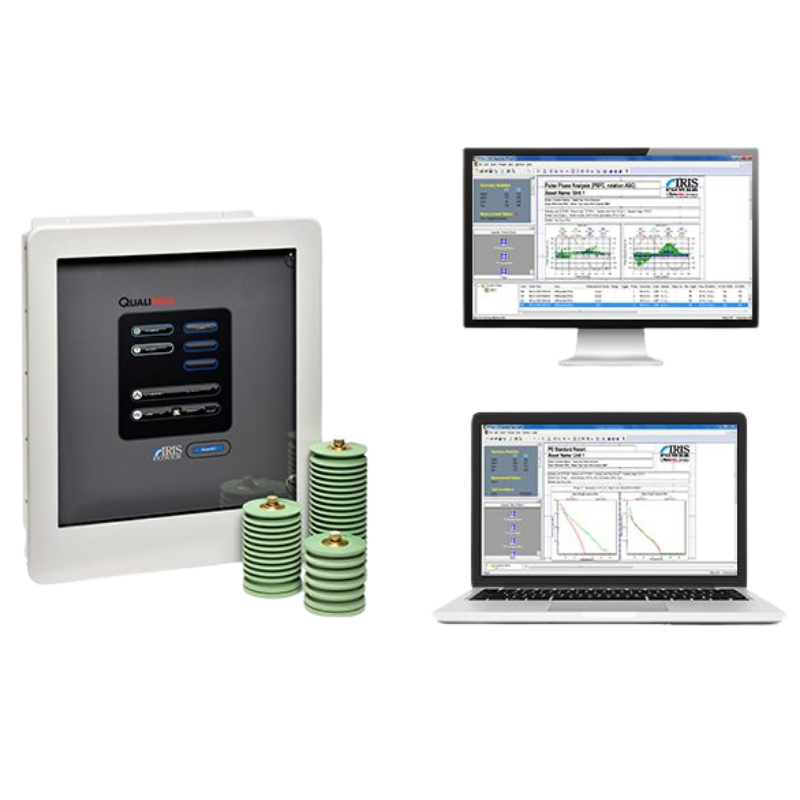

Hệ thống Iris Power PDTracII là giải pháp giám sát phóng điện cục bộ (PD) online liên tục, được thiết kế chuyên dụng cho động cơ, máy phát điện, máy biến áp khô và tủ đóng cắt cách điện không khí có cấp điện áp lên đến 35 kV.

Hệ thống cung cấp khả năng đo lường và phân tích xu hướng PD tự động với độ tin cậy cao, giúp đơn vị quản lý vận hành sớm phát hiện các dấu hiệu suy giảm đặc tính cách điện. Từ đó, đơn vị có thể chủ động ngăn ngừa các sự cố thảm khốc và tối ưu hóa kế hoạch bảo dưỡng sửa chữa thiết bị.

Giá: Liên hệ

Mô tả
Ứng dụng

Giám sát Online liên tục: Tự động đo lường phóng điện cục bộ (PD) cho động cơ, máy phát, tủ đóng cắt và máy biến áp khô.
Phân tách nhiễu vượt trội: Bộ lọc tiên tiến và phân tích dạng xung giúp phân biệt chính xác PD với nhiễu điện từ, giảm thiểu cảnh báo giả.

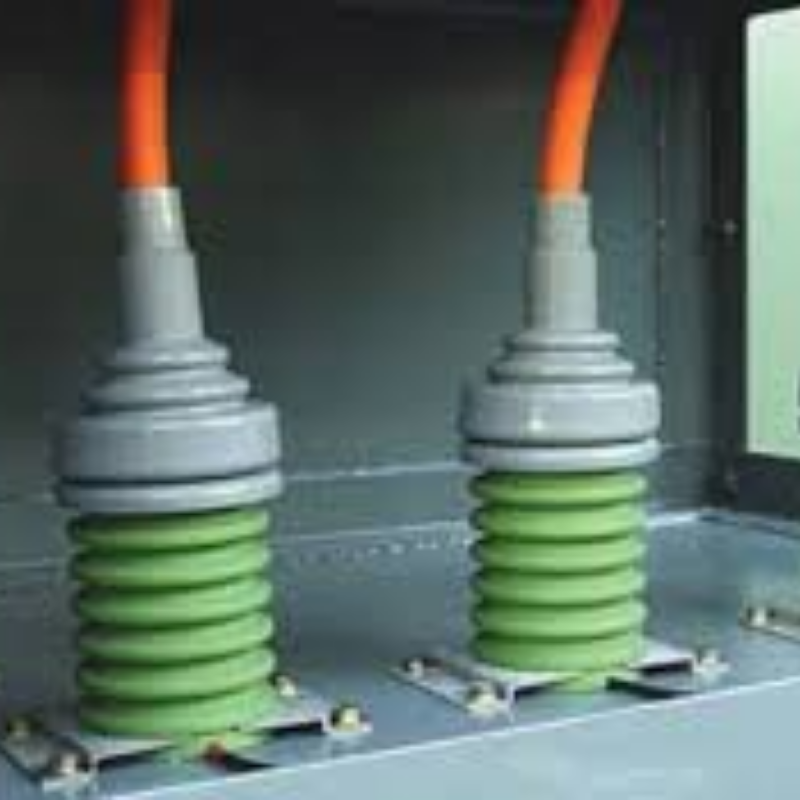

Cảm biến lắp đặt cố định: Sử dụng tụ điện Epoxy Mica (EMC) 80pF đã được kiểm chứng của Iris Power cho mỗi pha.
Ngõ vào từ xa: Hỗ trợ tới 8 cổng analog để theo dõi xu hướng các thông số vận hành (nhiệt độ, điện áp, dòng điện, công suất).
Phân tích dữ liệu: Xuất đồ thị PD theo pha (PRPD), phân tích độ cao xung và các chỉ số tổng hợp (Qm, NQN) để theo dõi xu hướng và đánh giá chuẩn (benchmarking).
Cơ sở dữ liệu PD toàn cầu: Kết quả có thể đối chiếu với bảng mức độ nghiêm trọng của Iris Power, xây dựng từ hơn 700.000 dữ liệu thử nghiệm máy điện.
Kết nối và Truyền dẫn: Vận hành độc lập hoặc kết nối mạng qua USB, Ethernet hoặc Modbus; có rơ-le đầu ra cảnh báo từ xa.
Chứng nhận: ATEX/IECEx, C-US Class I Division 2 và các chứng chỉ cho môi trường nguy hiểm khác.
Cảm biến đo nhiệt độ và độ ẩm môi trường tại chỗ.
Cấu hình tương thích với các bộ ghép tụ tần số thấp hiện hữu (1nF–2nF).
Tùy chọn đa dạng về vỏ tủ và chứng chỉ cho các khu vực phòng nổ/nguy hiểm.
Tích hợp hệ thống SCADA nhà máy thông qua giao thức Modbus TCP/IP.

Giám sát PD online liên tục cho động cơ trung/cao thế, máy phát điện, máy biến áp khô và tủ đóng cắt.
Phát hiện sớm các hiện tượng mài mòn cách điện, lỏng nêm rãnh stator, thoái hóa nhiệt và các khuyết tật do chế tạo.
Bảo trì dựa trên tình trạng thiết bị (CBM) và quản lý sức khỏe tài sản.
Theo dõi xu hướng và đánh giá chuẩn tình trạng cách điện dựa trên cơ sở dữ liệu PD toàn cầu.
Tích hợp với các hệ thống điều khiển và giám sát tại nhà máy.
